RC SERVICE
RC(Reverse Circulation) 시추조사 서비스
RC 시추 조사
DTH(Down the Hole) 햄머, 비트를 이용하여 암반을 타격하여 분쇄한 암편(슬라임, Cuttings)을 햄머와 비트를 작동하고 배출된 압축공기의 잔류압력을 이용하여 이중관으로 되어있는 드릴파이프 내부로 암편을 이송하여 집진기를 통하여 회수하는 시추조사 공법
장점
- 시추공 단면적 전체를 시료로 회수 가능
- 시추조사 작업이 Core Drilling의 5~10배 정도 빠름
- 시료 분석을 위한 분쇄공정이 줄어듦
- 비트 및 소모자재 교환 주기가 김
- 상대적으로 시추조사 단가 저렴
- 이중관 드릴파이프 사용, 슬라임을 내관으로 이송하므로 작업환경이 우수
Core Drilling과 RC Drilling 비교
| Item | Core Drilling | RC Drilling | 특이사항 |
|---|---|---|---|
| 시료형태 | 원형 Core | 분말상태 | 지반물성치 확보 문제 |
| 시료보관 | Core Box | 비닐 Bag | 시료보존 문제 |
| 대표공경 | N-size(76mm) | 4-3/4inch(120.65mm) | RC 직경이 1.59배 큼 |
| 공단면적 | 45.12cm2 | 114.33 | RC 2.5배 큼 |
| 시료채취면적 | 17.80cm2 | 114.33 | RC 6.0배 큼 |
| 절삭면적 | 27.32cm2 | 114.33 | RC 4.2배 큼 |
| 시료회수비율 | 39.45% | 100% | 전체면적 대비 채취면적 |
| 일일굴진장 | 약 10m/일 | 약 100m/일 | 정상조건에 순수 굴진시 |

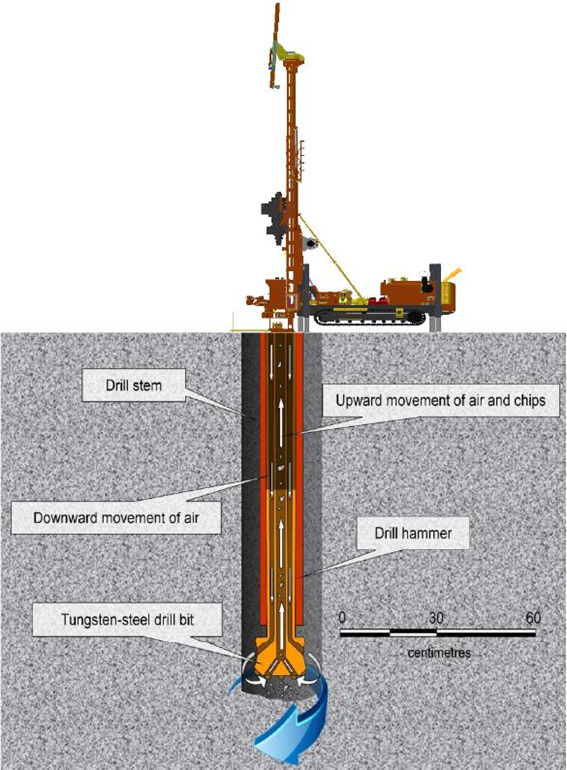

RC 시추 모식도
RC 시추 장비

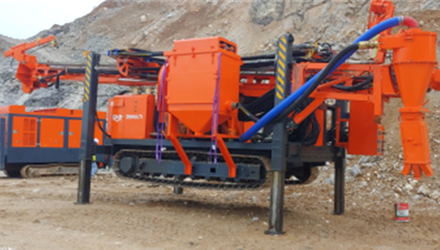

RC RIg
Ait Compressor

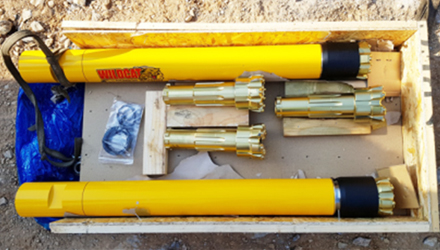

Hammer and Bit

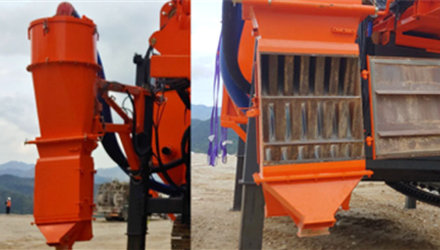

Cyclone and Splitter

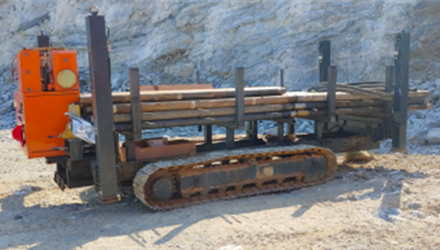

Rod Carrier

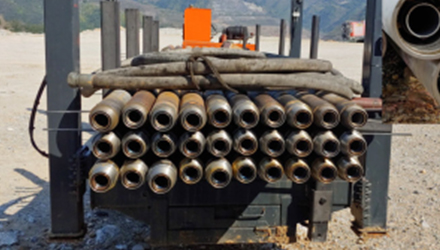

Rod

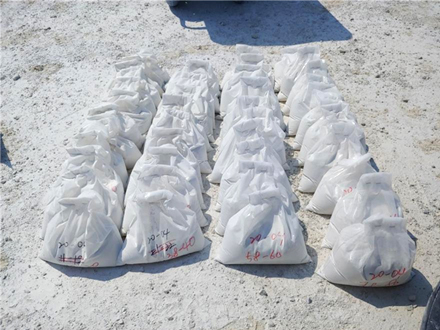

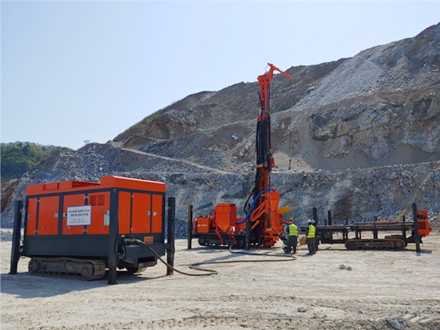

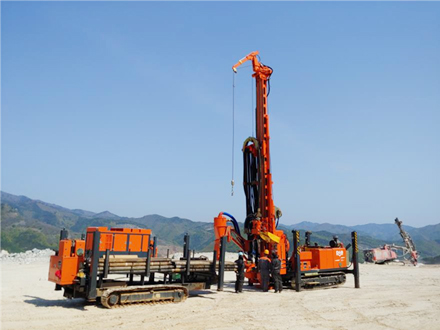

RC 시추 현장 사진
